Üç Fazlı Sistemler Nedir? Temel Bağlantılar ve Kullanım Alanları

Elektrik sistemlerinin en önemli yapı taşlarından biri olan üç fazlı sistemler, sanayi ve otomasyon uygulamalarında yaygın olarak kullanılır. Bu yazıda üç fazlı sistemin temel prensiplerini, bağlantı çeşitlerini ve kullanım alanlarını teknik ama anlaşılır bir şekilde inceleyeceğiz.

Üç Fazlı Sistemler Nedir?

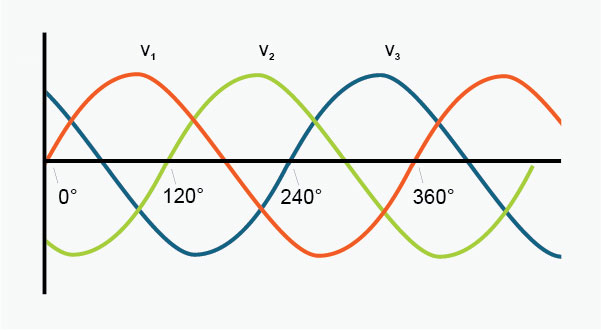

Üç fazlı sistemler, aynı frekansta çalışan, genlikleri eşit ancak faz açıları birbirinden 120 derece farklı olan üç alternatif akımın bir arada bulunduğu sistemlerdir. Bu sistemde, alternatif akım (AC) üç ayrı faz üzerinden iletilir.

Konutlarda kullanılan monofaze (tek fazlı) sistemde bir canlı (faz) uç ve bir nötr uç bulunur. Buna karşılık, üç fazlı sistemlerde üç canlı (faz) uç ve bir nötr uç yer alır. Bu üç faz arasında 120 derecelik bir faz farkı vardır.

Üç Fazlı Sistemlerin Avantajları

• Daha kararlı çalışır,
• Yüksek güç gerektiren uygulamalarda kullanılabilir,
• Verimlilik oranı yüksektir.
• Ekipman ömrüne katkısı yüksektir.

Tek Fazlı Sistemler ile Üç Fazlı Sistemler Arasındaki Farklar

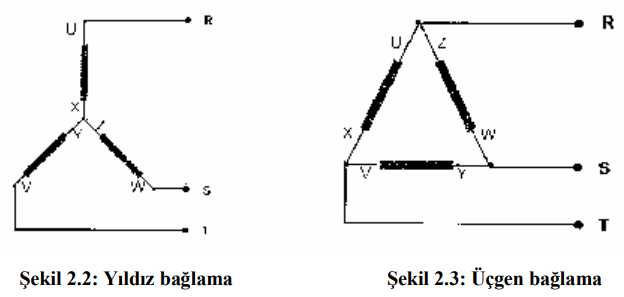

Üç Fazlı Sistemlerde Bağlantı Tipleri

Yıldız-üçgen bağlantı özellikle asenkron motorlarda kullanılan motoru rahat kaldırmak için kullanılan yöntemdir. Motorun sargıları ilk önce yıldız(Y) bağlantı şeklinde bağlanır ve çalışma evresine geçtiğinde üçgen konfigürasyona geçirilir.

Yıldız(Star) Bağlantı

1. Fazlar uç uca bağlanır ve ortak bir nötr noktası oluşur.
2. Her bir sargı üzerinde faz-nötr gerilimi düşer: bu, toplam hat geriliminin 1/√3’ü kadardır.
3. Daha düşük akım çeker.
4. Kalkış torku düşüktür

Üçgen(Delta) Bağlantı

1. Sargılar üçgen şekilde bağlanır.
2. Her sargı üzerine faz arası gerilim seviyesi düşer.
3. Tam nominal güçle çalışır
4. Akım ve tork tam kapasitededir.

Yıldız Üçgen Bağlantı Neden Kullanılır?

1. Kalkış akımı doğrudan üçgen bağlantıya göre yaklaşık 1/3 kadar düşürülür.
2. Elektrik şebekesinin ani yüklenmesini önler
3. Motorun mekanik sistemine zarar verebilecek ani torku azaltır.

Süreç, motor yıldız bağlı halde çalıştırılır bu sayede düşük akım ve düşük tork ile kalkışı sağlar ve motor nominal hızının %7– %80 civarına ulaştığında ise üçgen bağlantıya geçiş yaparak tam performans verecek şekilde nominal tork ve güç ile çalışabilir duruma gelir.

Yıldız Üçgen Kullanım Şartları

Yıldız üçgen bağlantı kullanarak motora yol vermek için, motorun hem yıldız hem de üçgen bağlantıyla çalışmaya uygun olmasına dikkat edilmelidir. Motorun yıldız üçgen bağlantıya uygun olup olmadığını anlamak için etiket üzerindeki değerlere bakılabilir ve etiket plakası üzerinde Δ/Y şeklinde veriler mevcut olacaktır.

Üç Fazlı Sistemler Nerelerde Kullanılır?

1. Endüstriyel tesisler
2. Otomasyon panoları
3. Asansör ve pompa sistemleri
4. Konveyörler
5. Kaynak makineleri

Güç Dağıtım Sistemlerinde Üç Fazın Önemi

Elektrik enerjisinin üretiminden son kullanıcıya iletimine kadar olan tüm süreçlerde üç fazlı sistemler tercih edilir. Bunun nedeni; tek faza kıyasla çok daha verimli, dengeli ve ekonomik olmalarıdır.

Yüksek Güç Taşıma Kapasitesi

Üç fazlı sistemler, aynı kesitteki kablolarla tek faza göre %50’ye kadar daha fazla güç taşıyabilir. Bu, enerji iletiminde daha az kablo kullanımı, daha düşük enerji kaybı ve daha verimli sistemler demektir. Örneğin, 3×50 mm² kablo ile 50 kW güç taşımak mümkünken, tek fazda aynı gücü taşımak için çok daha büyük kesitler gerekir.

Dengeli Yük Dağılımı

Üç fazlı sistemlerde yükler (motorlar, makineler, aydınlatmalar vb.) fazlara dengeli dağıtılarak sistemin kararlılığı sağlanır. Böylece:

• Nötr akımı azalır

• Fazlar arası gerilim dengesizliği önlenir

• Sistem arızaları ve aşırı ısınmalar engellenir

Motorların Verimli Çalışması

Üç fazlı motorlar, tek fazlı motorlara göre:

• Daha yüksek verimle çalışır

• Daha sessiz ve titreşimsiz çalışır

• İlk kalkışta daha yüksek tork üretir

• Daha uzun ömürlüdür

Bu nedenle sanayide, atölyelerde, pompalar ve kompresörlerde üç fazlı motorlar standarttır.

Enerji İletiminde Kayıpları Azaltır

Üç fazlı sistemlerde:

• Güç iletimi sabittir (dalgalanma azdır)

• Akım üç faz arasında dengeli olarak aktığı için, iletim hatlarındaki ısı kayıpları azalır

• İletken kesitleri daha küçük tutulabilir → ekonomik kablolama

Özetle: Daha uzun mesafelerde daha düşük maliyetle enerji taşımak mümkündür.

Güç dağıtım sistemlerinde üç faz, sadece teknik bir avantaj değil; modern enerji altyapısının temelidir.
Verimlilik, denge, güvenlik ve maliyet avantajı sayesinde bugün tüm sanayi, altyapı ve büyük konut projelerinde standart olarak üç fazlı sistemler kullanılır.
